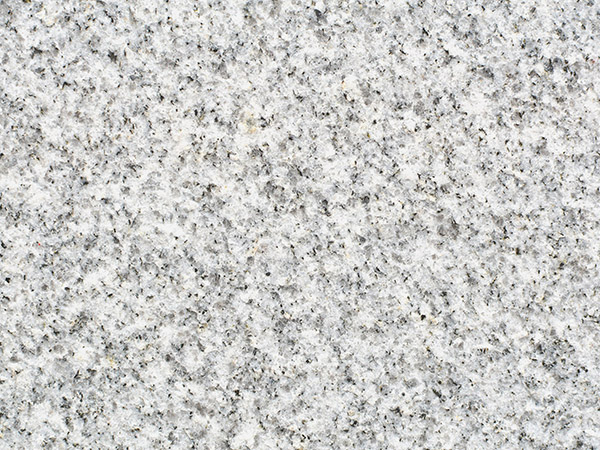

芝麻白石材的抗力学性能表现优异，以下是其主要性能指标和特点：
抗压强度
数值范围：芝麻白石材的抗压强度通常在100-300 MPa之间。这一数值远超普通混凝土，意味着它在长期荷载下不易产生结构性裂纹。
实际应用表现：例如，在某地铁站项目中，采用30mm厚的芝麻白花岗岩铺装，经过五年使用仍保持完好状态。
抗折强度
数值范围：其抗折强度平均可达12.9 MPa，这一数值表明其具有较好的抗裂能力。
实际应用表现：在实际应用中，如某生态公园项目中，设计师用白麻花岗岩切割成100mm宽度的冰裂纹拼花，与草坪形成刚柔对比，这种工艺对石材的抗折强度提出较高要求，而芝麻白的弯曲强度达到10MPa以上，完全满足异形加工需求。
抗弯性能
数值范围：芝麻白石材的抗弯曲强度通常在10-30 MPa。
实际应用表现：其良好的抗弯性能使其在建筑装饰和工程领域中能够承受较大的弯曲力，不易发生变形。
硬度与耐磨性
硬度数值：芝麻白石材的莫氏硬度通常在6-7级，这使得它具有较高的耐磨性能。
耐磨性表现：其耐磨性比铸铁高5-10倍，能够承受频繁的摩擦和磨损。这种高硬度和耐磨性使其非常适合用于高人流量区域的地面铺装。
低吸水率与抗冻性
吸水率数值：芝麻白石材的吸水率较低，通常在0.15%-0.5%之间。
抗冻性表现：低吸水率意味着石材在潮湿环境中不易吸收水分，从而减少了因水分膨胀导致的冻融破坏。一般情况下，如果吸水率小于0.5%，就不考虑其抗冻性能。因此，芝麻白石材在北方寒冷地区也能保持良好的性能。
热膨胀系数
数值范围：芝麻白石材的热膨胀系数较小，约为4.5×10⁻⁶/℃。
实际应用表现：这意味着在温度变化时，石材的尺寸变化较小，不易因热胀冷缩而发生变形。这一特性使其非常适合用于室内外装饰，尤其是在温差较大的环境中。
芝麻白石材因其高抗压强度、高抗折强度、低吸水率、小热膨胀系数和良好的化学稳定性，表现出优异的抗力学性能。这使得它在建筑装饰和工程领域中具有广泛的应用前景，尤其是在需要考虑耐磨、抗冻、抗风化等性能的场景中。
